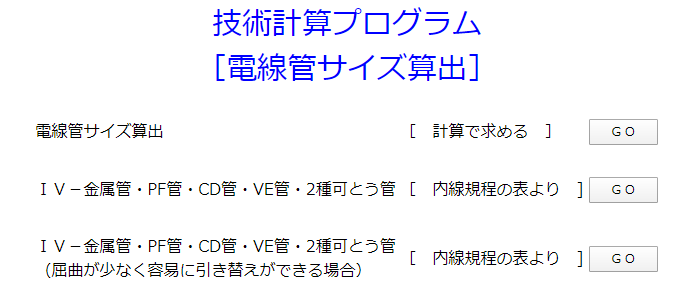

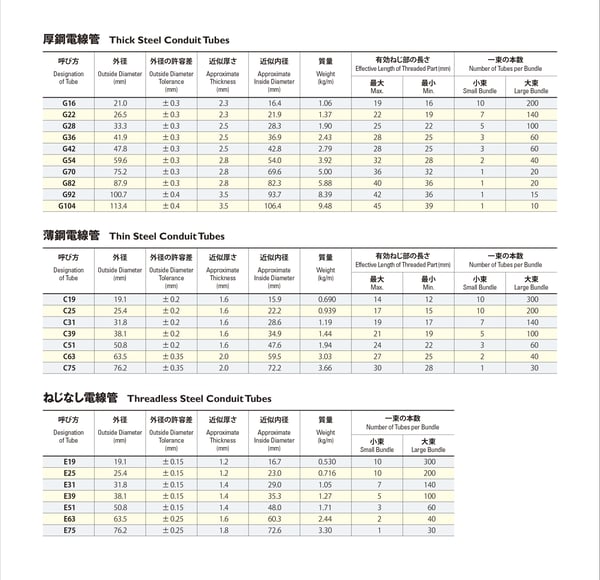

電線管および電線管附属品 マルイチの厚鋼電線管は、内外面溶融亜鉛めっきが施されて、耐食性に優れております。 またG16からG54につきましてはストレッチ・レデューサによる熱間仕上げで、曲げ性、加工性に優れています。 薄鋼電線管とねじなし電線電線ケーブルの種類本数を選択することにより、簡単に電線管サイズが算出できます 技術計算プログラム 電線管サイズ算出 電線管サイズ算出 計算で求める IV－金属管・PF管・CD管・VE管・2種可とう管 内線規程の表より IV－金属管・PF管・CD管・VE管・2種可とう管 （屈曲が少なく容易に引き替えができる場合）電線の太さ 電 線 本 数 単線 より線 1 2 3 4 5 6 7 8 9 10 (mm) (m㎡) 電線管の最小太さ（管の呼び方）＃ 1．6 10 15 15 17 24 24 24 24 30 30 2．0 10 17 17 24 24 24 24 30 30 30 2．6 5．5 10 17 24 24 24 30 30 30

機能紹介 1 電気設備設計支援 内線規程 建築設備設計基準対応ソフト販売 Sy Soft

電線管サイズ選定表

電線管サイズ選定表-2心 3心 2心 3心;電線管サイズ選定ツール 占積率と最適電線管サイズを算出するソフトです。 ケーブル種類、公称断面積、線心数、入線本数を選択するだけで、占積率と最適電線管サイズを、即座に算出します。 電圧降下君α アプリケーションになりました。 配線長と使用点電流より電圧降下を算出し、適切な電線サイズを算出します。

電線管サイズ選定のやり方 施工管理が解説 セコカンico

電気設備計画設計技術指針 （高低圧編） 令和元年 9月表3－1－5 vvォヴノャ並びに電線管などに絶縁物の暷高許容浲度が 60℃のiv電線などを収める場合の許容電泴 （周囲浲度30℃以下） 電線種別 導体 許容電泴（a） 単線｣より iv電線を同一の管，線ぴ又はジェダ内に収める場合の電線数 線の別 直径又はサイズ ① IV電線 周囲温度 30度以下 ② VVケーブル（周囲温度30度以下） 同一管、線又はダクト内に収める電線数 ③VVケーブル (周囲温度40度) 気中及び暗渠布設 3 以下 4 5～6 7～15 16～40 41～60 61 以上 単心 3条 2心 1条 3心 1条 12 （19） (13) (12) (10) (9) (8) (7)

サイズ (mm) 内断面積 (m ) 内断面積 32% F5 508×254 997 F7 730×350 2125 680 FC6 600×235 960 電線の収容本数の選定 配線方法 条 件 電線管 電線が同一太さの場合は上記(表 1～4) ※屈曲の少ない 場合は、内断電線管サイズ選定表 CV、CVTケーブル（低圧） 600V低圧ケーブルの電線管選定にあたり、ケーブル占有率32%、40%、ケーブル外径の15倍以上の適合電線管を記載しています。Mm 10 14 12 19mm 11 19mm 9 12 17 14 14 11 16 24 19 25 16 2 31 26 25 25 21 26 44 37 35 29 32 56 47 31 44 31 37 mm 2 2 24 25 25 16 35 34 28 27 23 55 45 38 36 31 30 8 56 47 31 45 37 14 79 66 62

電線・ケーブルサイズ一覧表 仕上がり外径・単心外径 低圧の電線及びケーブルの仕上がり外径、単心外径を記載しています。 IV、HIV、VVF、VVR、CV、CVS、CVD、CVT、CVQ、CVVケーブルのサイズを記載しています。 TOP1条布設 1条布設 1条布設 1条布設;合成樹脂製可とう電線管の太さの選定 内線規程3115 には，実験と経験に基づい て得られた管の選定表があります。 以下，内線規程より抜粋した選定表を掲 載いたします。 管の太さの選定 1．同一太さの絶縁電線を同一管内に収

ステンレス電線管 電線管 Panasonic

機能紹介 1 電気設備設計支援 内線規程 建築設備設計基準対応ソフト販売 Sy Soft

電線管サイズ選定ツール 占積率と最適電線管サイズを即座に算出 (ユーザー評価： 0);補正係数使用 配管有効％ 配管有効面積 ％ mm2薄鋼電線管 C19 191 159 16 198 C25 254 222 16 386 C31 318 286 16 642 C39 381 349 16 956 C51 508 476 16 1778 C63 635 595 2779 C75 762 722 4092 ねじなし電線管 E19 191 167 12 218 E25 254 230 12 415 1 318 290 14 660 9 381 353 14 978 E51 508 480 14 1808 E63 635 603 16 2854 E75

Cd管 Pf管とは何か その違い サイズ メーカーについて解説 電材管材ドットコム

電線管サイズ選定のやり方 施工管理が解説 セコカンico

電線管の規格：塩ビ管 太さ （管の呼び 方） 14 18 14 2 153 16 22 18 2 254 22 26 22 2 379 28 34 28 3 615 36 42 35 35 961 42 48 40 4 1256 54 60 51 45 41 70 76 67 45 3523 77 59 4678 電線管の規格：CD管・PF管 太さ （管の呼び 方） 14 19 14 153 16 21 16 0 22 275 22 379 28 34 28 615 36 42 36 42 48 42 CD管・PF管電線種類とサイズ 電線品種分類表 電線の色別 配線と建物その他の離隔距離・架空引込線高さ 2 配管 配管ｻｲｽﾞ表 ガス管(spg)表 ｹｰﾌﾞﾙの外径表 電線管の選定（iv10本以上） ﾌﾟﾘｶﾁｭｰﾌﾞの選定 fep管 異種管繋継手の選定この表において、中性線、接地線及び制御回路用の電線は、同一 管、線ぴ又はダクト内に収める電線数に算入しない。 すなわち、単相3線式2回路を同一管に収めると電線数は6本となる が、中性線が2本あるので、電線数4本の場合の許容電流を適用す る。

電気工事現場で役立つサイトをご紹介 電工ナビコネクト

電線管サイズ 寸法 規格

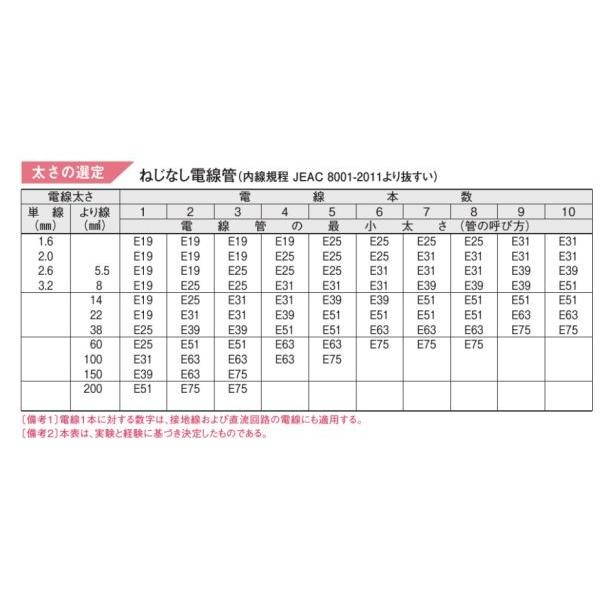

電線管の太さ （管の呼び方） 19 25 39 51 75 電線管の外径 191mm 254mm 381mm 508mm 762mm 内断面積の32％ (mm2) 内断面積の48％ (mm2) 63mm 2 123mm2 305mm2 569mm2 1,309mm2 95mm 185mm2 458mm2 853mm2 1,964mm2 表5薄鋼電線管の内断面積の32％及び48％ (内線規程00より抜粋)電線の本数をスライドバーで指定します。現在は一種類10本まで対応しています。 電線を選択後、電線管の種類を選びます。 電線管の種類に応じて太さの項目が変わるので、選んだ電線に適した太さを選びます。 計算結果の欄にokまたはngと表示されます。 電線管のサイズ、寸法（金属管、合成樹脂管） 年5月24日 金属管、合成樹脂管のサイズ他一覧です。 Contents 厚鋼電線管（あつこうでんせんかん）（G管） 薄鋼電線管（うすこうでんせんかん） ねじなし電線管 ポリエチライニング鋼管（PE管

Cd管 Pf管とは何か その違い サイズ メーカーについて解説 電材管材ドットコム

電線の基本 技術情報 Misumi Vona ミスミ

F03 電線管ケーブル収納表 y326 Cvv 125 （厚鋼電線管） Cvv ケーブル本数 線芯数 1 2 3 4 5 6 7 8 2c 16 22 28 36 36 36 42 42 3c 16 28 28 36 36 42 42 54 4c 22 28 36 36 42 42 54 54 5c 22 28 36 36 42 54 54 54 6c 22 28 36 42 54 54 54 7c 22 28 36 42 54 54 54 8c 28 36 42 54 54 9c 28 36 42 54 54 10c 28 36 42 54 12c 28 36 54 54電線サイズが決まれば電線管のサイズを決めるのに下記の選定表を利用して してください。資料は電線メーカーのカタログ、電気工事手帳を参考に掲載して います。 資料の不足分は貴方で調べて使用してください。 （単位はmmです） 電気を流すケーブル（電線）の太さをどれくらいにすればよいのかを決める方法について紹介します。 ケーブルの太さは守らないとケーブルの耐用年数が下がってしまったり、最悪の場合発火したりして大変危険です！ 一覧でわかりやすい表と、きちんと計算で求
